三螺旋锥形混合机的设计 /  2017-11-09 09:11:32

三螺旋锥形混合机

    随着科技的发展,近些年来,传统混合机得到了不断的创新和改善。

    作为经典的双螺旋锥形混合机,针对其具有的优点和不足,在研究了物料的运动模式后,南方干燥在双螺旋锥形混合机的基础上研发了改进型:三螺旋锥形混合机。

    传统的双螺旋锥形混合机:一个倒锥形的容器内装有一长一短两根非对称螺旋,两根螺旋在自转的同时沿锥壁做圆周运动(见图一)。螺旋自转将物料向上提升,转臂慢速公转运动;使螺旋外的物料,不同程度进入螺柱,从而达到全圆周方位物料的不断更新扩散,被提到上部的两股物料再向中心凹穴汇合,形成一股向下的物料流,补充了底部的空缺,从而达到混合效果(见图二)。

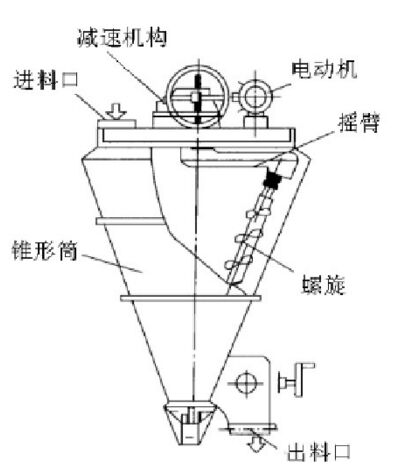

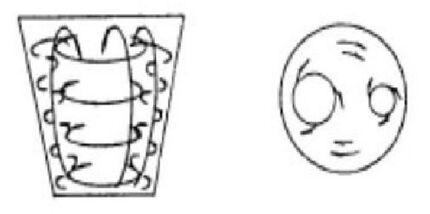

               图一                                             图二

    双螺旋锥形混合机有一个缺点是当筒体体积达到一定程度时(5立方及以上),两根螺杆之间形成的锥形物料混合空间过大,螺杆提供的作用力无法传达至筒体中心处,该处会形成物料堆积区,物料不能有效下落,混合效果变差。

    根据这个问题,我们进行了改进,重新研发了大型三螺旋锥形混合机。针对物料在筒体中心处堆积的问题,在中心处设置一根短螺杆向下推送物料。沿锥壁设置两根长螺杆,向上提升物料。如此一来,筒体中心处物料不下落的问题就得到了有效的解决,实际试车后,混合效果十分理想。以下为三螺旋锥形混合机的具体特点及工作原理。

特点

三螺旋锥形混合机的搅拌部件为两长一短的螺旋杆;较短的螺杆垂直向,与主电机减速机相连,绕自己的轴线转动(自转);较长的两根螺杆紧贴机体内壁(一般留有一定间隙),它们在绕自己的轴线转动(自转)的同时,还环绕锥形容器的中心轴;借助转臂的回转在锥体壁面附近又作行星动(公转);该设备通过螺旋的公、自转使物料反复提升,在锥体内产生剪切、对流、扩散等复合运动,从而达到混合的目的。

JCT锥形筒体适应对混合物料无残留的高要求;柔和的搅拌速度亦不会对易碎物料产生破坏;本机的搅拌作用对物料的化学反应有更好的配合作用;锥形筒体适应对混合物料无残留的高要求。

1、锥形筒体适应对混合物料无残留的高要求。

2、柔和的搅拌速度亦不会对易碎物料产生破坏。

3本机的搅拌作用对物料的化学反应有更好的配合作用。

工作原理

三螺旋锥形混合机筒内有两只紧贴机体内壁的长螺旋向上抬升物料,一只轴线短螺旋自转将物料向下推送,加强由长螺旋向上抬升而自然形成的一股中心向下的物料流,由此形成对流循环的混合效果。

应用

用于医药,化工,食品,建材等行业的粉状,粒状物料的混合。
